电子厂房设计装修的暖通冷热负荷计算三点设计方案

发布时间:Thu Oct 06 15:41:33 CST 2022
已有 10189 家企业看过

       与一般民用建筑有所不同,工业厂房的采暖与制冷负荷计算较为复杂 , 我们应依据相关的暖通空调设计规范和电子厂房的实际情况,确定合理的设计温度范围,并结合厂区分布,科学选择暖通空调系统的冷热源形式。

电子厂房装修设计

一、电子厂房装修设计的冷热负荷计算

       一般情况下,工业厂房设计温度范围应控制在12~15°之间。室内采暖的设计温度可在14~16°范围内。而室内空调的设计温度则可控制在26至27度之间。

       由以上的设计标准我们不难发现,设计温度的值差并不大,有些设计者便错误的认为工业厂房建筑类的冷暖负荷变化有限,因此与一般民用住宅的暖通空调负荷计算并无明显的差别,这一论断是不科学的。

       不同类别的厂房及工业车间其负荷大小、组成可以千变万化。一些厂房的新风负荷可占到总负荷量的一半以上,一些厂房则需进行常年连续热加工处理。还有些厂房由于内部生产劳动强度较大,员工分布较密集,发热能量必然持续上升,从而导致其空调的冷、湿负荷比例居高不下。合景净化工程公司(hejiejh.com)认为:依据厂房实际生产情况科学的选择负荷计算方式、合理控制厂房暖通空调的设计温度才能切实达到节能、减排、高效的生产与可持续发展的目标。

二、电子厂房装修设计的冷热源形式

       在冷热源选择的电子厂房暖通空调设计环节中,我们可依据厂区的分布情况、能源供给情况作合理的调配。当厂区中以采暖热源供给为主时,可选择高温热水构成热源媒介,而当厂区以工艺用蒸汽热源供热为主时,在综合考虑环保、节能的指标前提下则可选用蒸汽构成主要热源媒介。

       由于电能的供应成本较高,因此我们一般不采用电能作为采暖系统的热源。在设计中,如果该厂区既没有蒸汽热源,又缺乏热水热源,我们可在排除车间具备易燃危险的情况下,合理的选择燃气辐射作为主要采暖热源,从而实现高效、经济、低成本的热源供给设计模式。在厂房冷源的设计环节,我们同样应依据厂房的现实分布情况,尽量合理利用能源,降低投资成本。例如,可使用溴化锂、VRV构成制冷机组。在非严寒的区域则选用具有综合制冷及制热的风冷热泵机组满足工业厂房的冷热源需求,从而使一体化的设备有效降低资源成本投入,使生产效益切实提高。

电子厂房装修设计

三、依据《洁净厂房设计规范》的冷负荷计算方式

       1. 洁净室内设计计算参数应按《洁净厂房设计规范》(GB 50073-2001)中规定,洁净室的温、湿度范围应符合表5-8中的规定。

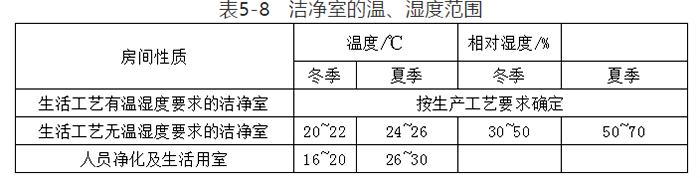

合景净化工程公司表5-8 洁净室的温、湿度范围

电子厂房装修设计洁净室的温、湿度范围

       合景净化工程公司表 5-8 中己明确了洁净室主调室内计算参数的确定方法 。对于生产工艺有温 、温度要求 的洁净室 ,其室内温、湿度参数及其允许波动范围应按工艺需要确定。无温、湿度要求的洁净室 ,其室内温、湿度参数及其允许波动范围依照规范的规定确定。

2. 冷负荷计算

       1)热湿负荷计算:洁净室净化空调系统热湿负荷的计算与一般空调房间的热湿负荷计算基本相同,主要应根据以下所列各项确定。

       ① 围护结构的传热量、辐射热量;

       ② 工艺设备和化学反应等的散热量、散湿量;

       ③ 洁净室内照明散热量;

       ④ 作业人员人体的散热量、散湿量;

       ⑤ 物抖的散热量、散湿量;

       ⑥ 伴随各种散湿过程产生的热量。

       上述各项的计算方法、公式、所需数据表格等在《空气调节设计手册》中的第二章“建筑布置和室内负荷计算”中有着详细的论述,可参考使用。

       2)冷负荷估算指标:如前所述洁净室的冷负荷与产品品种及其生产过程和所选用的生产设备、洁净室的围护结构、操作人员数量以及物流数量等有关,在进行洁净室规划或方案设计时其冷负荷可按表5-9的数据估算。

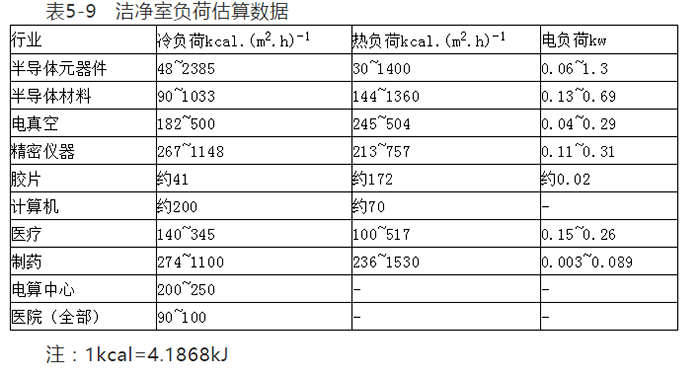

合景净化工程公司表5-9 洁净室负荷估算数据

电子厂房装修设计

洁净室负荷估算数据
